Lignes de refendage en acier au siliciumCette machine à refendre l'acier au silicium, entièrement automatisée, rapide et de haute précision, est spécialement conçue pour le refendage longitudinal des matériaux CRGO et CRNGO. Elle détermine directement la précision d'usinage, la stabilité de la qualité et l'efficacité de production des noyaux de transformateurs, et est largement utilisée dans l'ensemble du processus de fabrication des bobines, tôles, noyaux et tôles magnétiques en acier au silicium. Elle découpe avec précision les larges bobines en acier au silicium en bandes de largeurs spécifiées pour répondre aux exigences de production des noyaux de transformateurs, puis les réenroule en bobines régulières, fournissant ainsi des matières premières de haute qualité pour les opérations d'emboutissage et d'empilage ultérieures.
Cet article présente en détail les lignes de refendage de l'acier au silicium spécialement conçues pour la production de noyaux de transformateurs. Il vise à fournir des références précieuses pour le choix de ces lignes, des conseils d'application et un soutien technique aux fabricants de transformateurs, aux entreprises de transformation de l'acier au silicium, aux fournisseurs de composants pour équipements électriques et autres professionnels du secteur, afin de les aider à relever les défis liés au refendage de l'acier au silicium et à améliorer l'efficacité de la production de noyaux de transformateurs ainsi que la qualité de leurs produits.
Principaux défis du découpage de l'acier au silicium pour les noyaux de transformateurs
Le refendage de l'acier au silicium est une étape préliminaire cruciale dans la production des noyaux de transformateurs. Sa qualité détermine directement la précision de l'empilement ultérieur des noyaux et les performances magnétiques. Les noyaux de transformateurs exigent une précision extrêmement élevée quant à la largeur des bandes d'acier au silicium, en particulier pour l'acier au silicium à grains orientés de haute qualité. Les erreurs de largeur doivent être minimisées afin de garantir des entrefers uniformes entre les noyaux. L'acier au silicium, notamment le CRGO, est magnétiquement sensible et facilement affecté par les forces extérieures. Lors du refendage, un contrôle inadéquat de la tension de l'équipement ou une précision insuffisante de la lame peuvent facilement engendrer des défauts de surface tels que des ondulations et des déformations des tôles d'acier au silicium, tout en générant des contraintes résiduelles. De plus, les machines à refendre les métaux ordinaires peuvent produire des défauts tels que le poudrage du revêtement et des stries sur les bords, affectant ainsi les performances d'isolation et la qualité d'empilement des tôles d'acier au silicium.
Les transformateurs se déclinent en une vaste gamme de spécifications, allant des transformateurs de distribution de petite et moyenne taille aux transformateurs de puissance et de mesure de grande taille. Les différentes spécifications des noyaux de transformateurs imposent des exigences très différentes en matière de largeur et d'épaisseur de refendage de l'acier au silicium, ce qui engendre une grande variété de largeurs et d'épaisseurs de refendage. Pour relever les défis liés au refendage de l'acier au silicium, KINGREAL SLITTING a conçu un procédé spécifique.ligne de refendage en acier au siliciumPour la fabrication de noyaux de transformateurs, cette machine à refendre l'acier au silicium garantit un fonctionnement continu, efficace et stable, tout en produisant des bandes d'acier au silicium étroites, de haute précision et de haute qualité. Elle répond parfaitement aux besoins de traitement des bobines, tôles, noyaux et transformateurs laminés en acier au silicium, offrant ainsi une solution de refendage complète pour la production de noyaux de transformateurs.

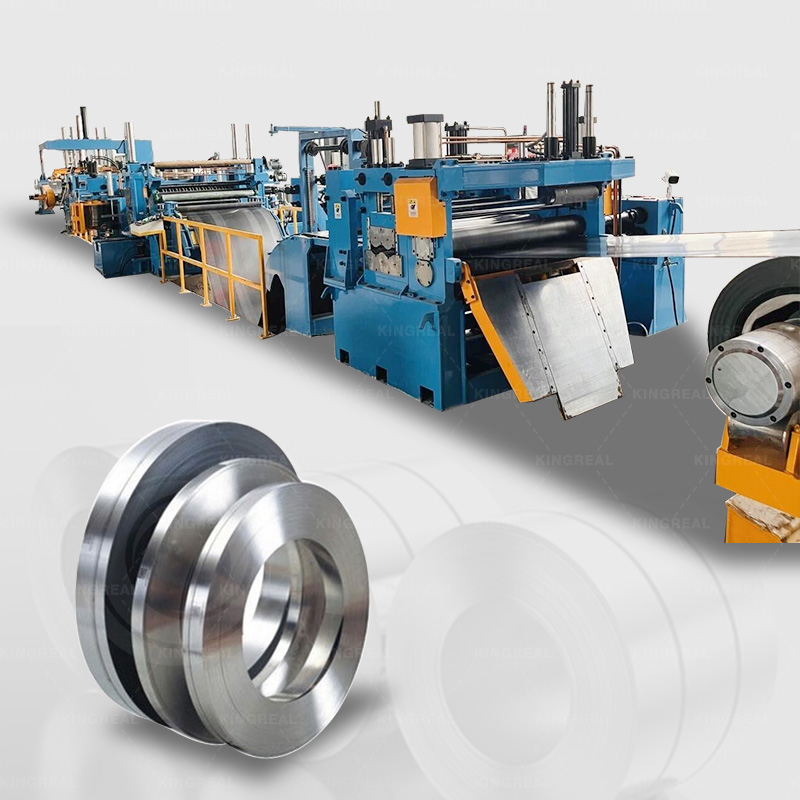

Détails de la ligne de refendage de l'acier au silicium
KINGREAL FENDING machine à refendre l'acier au siliciumConçue spécifiquement pour la production de noyaux de transformateurs, cette ligne de refendage permet un refendage longitudinal précis des bobines d'acier au silicium de grande largeur. Elle découpe avec précision les bobines d'acier au silicium de différentes spécifications en bandes étroites de largeurs spécifiées et les enroule proprement pour obtenir des bobines conformes. Les bandes d'acier au silicium ainsi découpées peuvent être utilisées directement pour l'emboutissage et l'empilage ultérieurs des noyaux de transformateurs. Entièrement compatible avec les procédés CRGO et CRNGO, cette ligne de refendage d'acier au silicium permet le traitement de bobines d'acier au silicium de différentes épaisseurs et largeurs, répondant ainsi aux besoins de production des fabricants de transformateurs de toutes tailles.

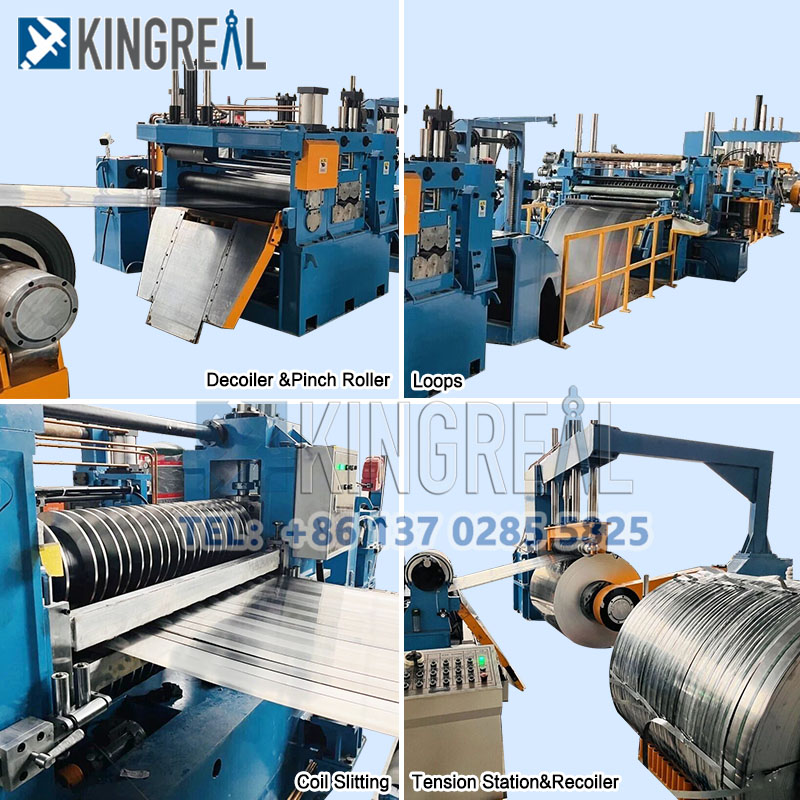

● Composants principaux d'une ligne de refendage d'acier au silicium
(1) Dérouleur hydraulique : Le dérouleur hydraulique est équipé de fonctions de centrage automatique et anti-déviation, lui permettant de s'adapter avec précision aux bobines d'acier au silicium de poids variés. Il empêche efficacement tout déplacement ou vibration de la bobine pendant le déroulement, garantissant ainsi un processus fluide et régulier. De plus, son mécanisme d'expansion et de contraction flexible épouse la bague intérieure de la bobine, évitant les marques et les rayures. Il préserve ainsi la qualité de surface et les propriétés magnétiques de l'acier au silicium et prépare efficacement les opérations de refendage ultérieures. Enfin, le dérouleur est doté d'une fonction de préréglage de la tension, permettant d'ajuster la tension de déroulement en fonction de l'épaisseur et de la dureté de l'acier au silicium, évitant ainsi toute déformation de la tôle pendant le déroulement.
(2) Refendeuse : La refendeuse utilise des lames en carbure importées, d'une dureté et d'une résistance à l'usure élevées, réduisant ainsi l'usure et prolongeant la durée de vie, tout en garantissant une surface de coupe lisse et plane et en limitant la formation de bavures. L'arbre de coupe est traité par trempe intégrale, ce qui lui confère une rigidité et une stabilité élevées, empêchant toute déformation pendant le refendage et assurant une précision de coupe constante. Cette ligne de refendage d'acier au silicium permet le refendage simultané de plusieurs bandes étroites, améliorant considérablement la productivité. Parallèlement, grâce à un mécanisme de réglage précis de l'écartement des lames, cet écartement peut être ajusté avec précision en fonction de l'épaisseur et de la largeur de l'acier au silicium, contrôlant ainsi la précision de coupe et la hauteur des bavures. Les bandes d'acier au silicium refendues répondent ainsi pleinement aux exigences de précision requises pour la production de noyaux de transformateurs.
(3) Système de contrôle de tension : Grâce à un système de contrôle de tension en boucle fermée et à une technologie de centrage servo, ce système surveille en temps réel les variations de tension des tôles d’acier au silicium pendant le refendage et ajuste automatiquement les paramètres de tension pour garantir une tension uniforme et stable. Ceci empêche efficacement toute déviation ou étirement des tôles d’acier au silicium pendant le refendage, évitant ainsi les contraintes résiduelles et préservant au maximum les propriétés magnétiques de l’acier au silicium. Simultanément, le système de centrage servo corrige en temps réel les écarts de déplacement des tôles d’acier au silicium, garantissant ainsi leur positionnement constant au centre de la zone de refendage. Ceci améliore encore la précision du refendage et réduit les défauts tels que l’ondulation des bords et le gauchissement. De plus, le système de contrôle de tension est relié à l’enrouleur pour obtenir un équilibrage dynamique de la tension, assurant un processus d’enroulement régulier et évitant les tensions irrégulières dans les bobines d’acier au silicium.
(4) Enrouleur et chariot de déchargement : L’enrouleur est doté d’un mécanisme d’enroulement de précision garantissant un enroulement plat et serré de la bande étroite en acier au silicium refendue, sans jeu ni déviation. Ceci facilite la manipulation et l’utilisation lors des opérations d’emboutissage et d’empilage des noyaux, et améliore considérablement la productivité des étapes suivantes. Le chariot de déchargement associé, de conception automatisée, rend le déchargement simple et efficace, éliminant la manutention manuelle, réduisant ainsi l’intervention humaine et la pénibilité du travail. Il protège également la bobine d’acier au silicium des chocs et des rayures lors du déchargement.
● Principaux avantages de la ligne de refendage de l'acier au silicium
1
Découpe de haute précision
La machine à refendre l'acier au silicium assure un contrôle de haute précision du refendage grâce à une conception précise de l'arbre de coupe, un contrôle de tension en boucle fermée et une technologie de centrage servo, répondant ainsi pleinement aux normes industrielles. La qualité de refendage de haute précision garantit des entrefer uniformes dans l'empilement des noyaux du transformateur, réduisant les pertes dans le circuit magnétique et les pertes fer du transformateur.
2
Haute efficacité et stabilité
La machine à refendre l'acier au silicium fonctionne en mode entièrement automatique, avec une vitesse de refendage stable, permettant un fonctionnement continu et prolongé sans arrêts fréquents pour maintenance, ce qui améliore considérablement la productivité. La ligne de refendage de l'acier au silicium se caractérise par un changement d'outil simple et rapide, réduisant ainsi les temps d'arrêt et répondant aux exigences de la production en série.
3
Assurance qualité
La machine à refendre l'acier au silicium, grâce à un contrôle précis de la tension, des lames de haute précision et une conception stable de déroulement et d'enroulement, évite efficacement les défauts tels que l'ondulation, le gauchissement, les rayures et le poudrage du revêtement des tôles d'acier au silicium. Elle réduit également les contraintes résiduelles pendant le processus de refendage, préservant ainsi au maximum les propriétés magnétiques de l'acier au silicium et garantissant que la perméabilité, la densité de flux magnétique et les autres paramètres des tôles refendues répondent aux exigences, améliorant ainsi la qualité et la durée de vie du noyau du transformateur. Cette ligne de refendage d'acier au silicium convient au traitement de matériaux en acier au silicium de différentes épaisseurs, y compris l'acier au silicium ultra-mince, et peut traiter des bobines d'acier au silicium de différents fabricants et de différentes qualités.
4
Adaptabilité flexible
La machine à refendre l'acier au silicium permet de personnaliser la largeur de refendage en fonction des besoins de production des noyaux de transformateurs aux spécifications variées. La large plage de réglage de la largeur de refendage répond aux exigences de refendage de diverses spécifications, standard ou non.
Contactez KINGREAL SLITTING pour plus d'informations surmachines à refendre l'acier au siliciumVeuillez également nous faire part de vos besoins spécifiques avec KINGREAL SLITTING, et nous adapterons une solution de machine à refendre l'acier au silicium sur mesure à vos exigences de production spécifiques.
