Ligne de refendage d'acier à grande vitesse

Qu'est-ce qu'une ligne de refendage de bobines d'acier ?

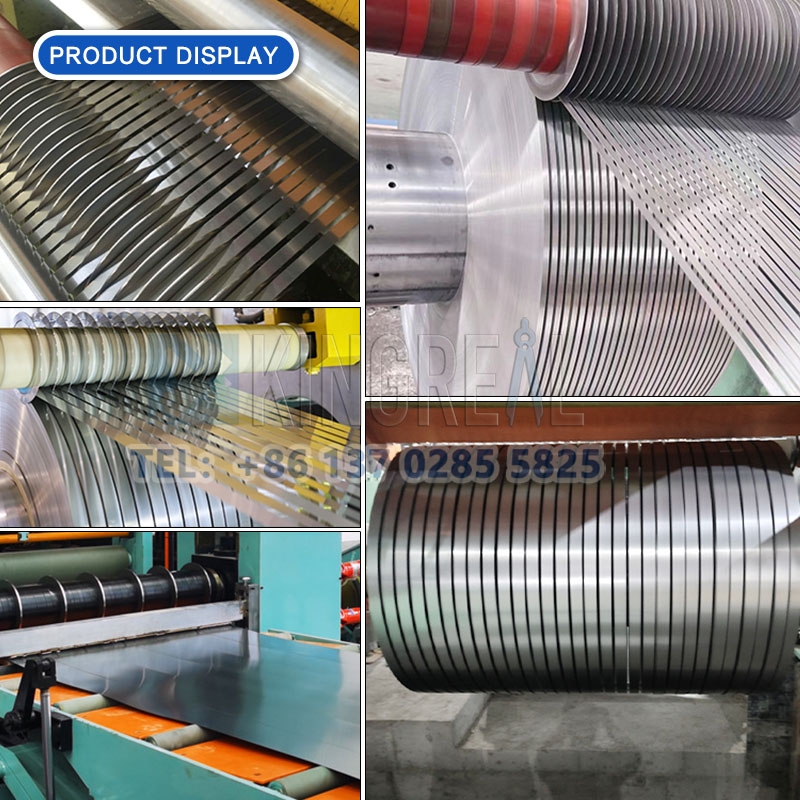

En tant qu'équipement de base dans le domaine du traitement moderne des métaux,Ligne de refendage de bobines d'acierDécoupe les bobines métalliques en bandes de largeur prédéterminée avec une précision millimétrique. La refendeuse d'acier est une ligne de production composée d'un dérouleur, d'une planeuse, d'une cisaille à disque de précision, d'un enrouleur de bords de ferraille et d'un enrouleur de produits finis. Grâce à un servomoteur hydraulique et à la technologie CNC, elle automatise le traitement des tôles et produit des bandes de largeur spécifique au client. La ligne de refendage de bobines d'acier est largement utilisée dans de nombreux secteurs tels que les transformateurs, les moteurs, l'électroménager, l'automobile, les matériaux de construction et l'emballage. Elle convient au cisaillage du fer blanc, des tôles d'acier au silicium, des bandes d'aluminium, du cuivre, des plaques d'acier inoxydable et des plaques galvanisées.

La structure de l'arbre de la lame de la ligne de refendage de bobines d'acier est forgée en acier allié au chrome-molybdène. Après traitement thermique sous vide, la lame atteint une dureté HRC62-63, ce qui lui confère une grande affûtabilité et une grande durabilité. Le système de correction photoélectrique de haute précision surveille en temps réel la déviation de la bande et contrôle rigoureusement la tolérance de cisaillement dans une plage de ± 0,1 mm.

La refendeuse de bobines d'acier est un équipement intelligent intégrant des fonctions mécaniques, électriques et hydrauliques. Elle répond non seulement aux exigences strictes des secteurs de l'automobile, de l'électroménager, du bâtiment et d'autres industries en matière de bandes métalliques de précision, mais sa conception modulaire permet également une production flexible sur la ligne, rendant le processus de traitement des bobines métallique harmonieux et fluide.

Qu'est-ce qu'une ligne de refendage d'acier à grande vitesse ?

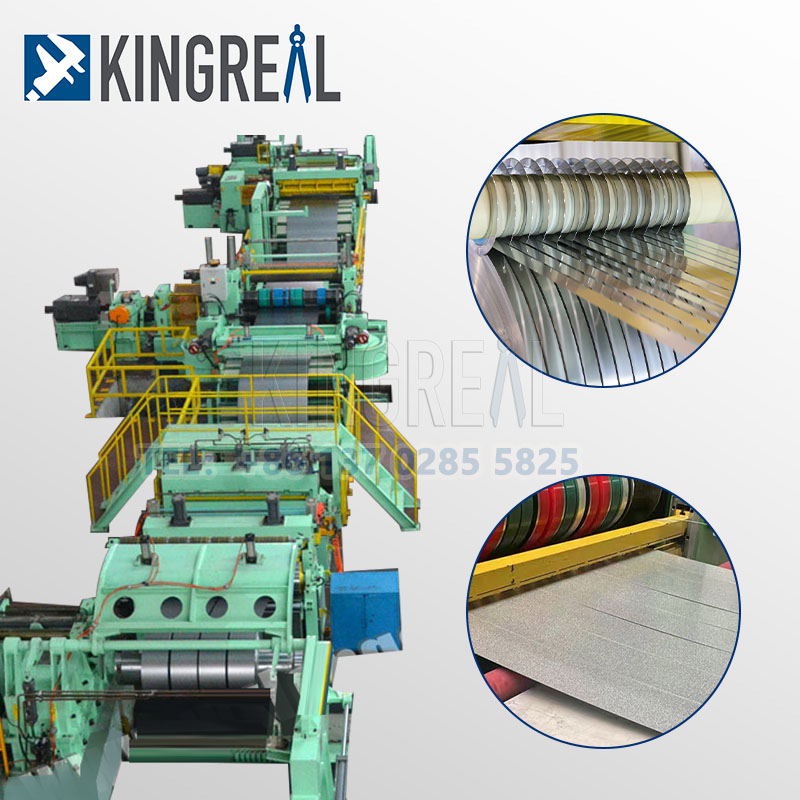

Comment la ligne de refendage d'acier à grande vitesse a-t-elle été conçue ?

1/Système de déroulement de bobine entièrement automatique pour machine de refendage de métal

La refendeuse est équipée d'un système de déroulage de bobines entièrement automatique. Le dérouleur hydraulique se compose d'un châssis, d'un arbre principal, d'une bobine d'expansion et de contraction, d'un dispositif de déroulage et de pressage, d'un dispositif de freinage, d'un dispositif d'embrayage et d'un groupe motopropulseur. Elle est également équipée d'un chariot de chargement automatique et d'un bras de support auxiliaire pour s'adapter à la cadence de production et au déroulage rapide des bobines.

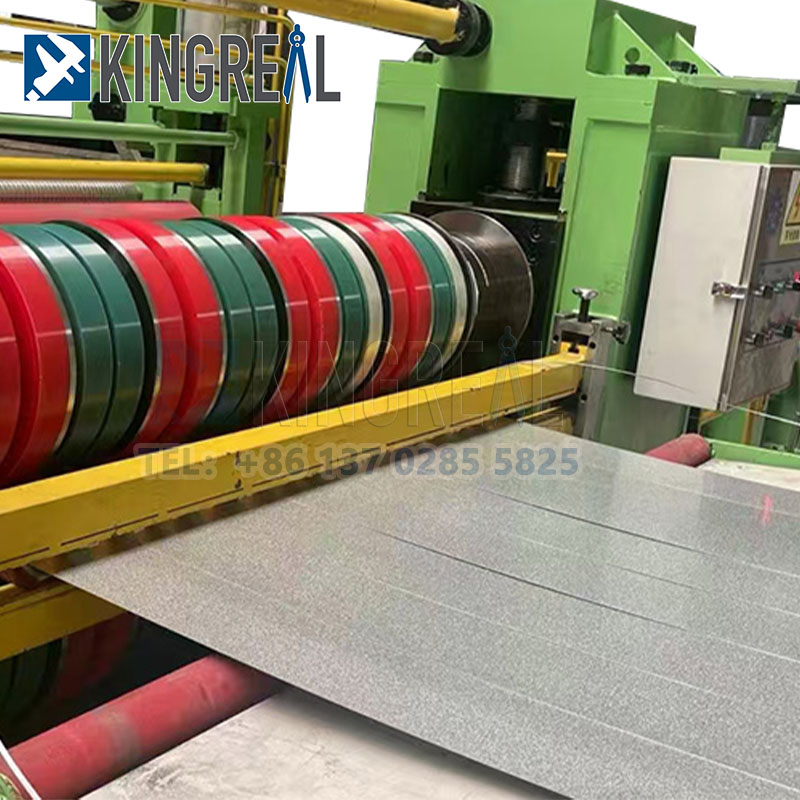

2/Mise à niveau du siège du couteau de refendage de la machine de refendage de métal

Le porte-couteau de la ligne de refendage d'acier rapide se compose d'un châssis, d'un arbre de couteau, d'un arceau, d'un dispositif de levage synchrone et d'un système d'alimentation. La lame de refendage est en acier allié 2CrMo, de dimensions Ф240 mm × 2000 mm, avec rainure de clavette. Elle a subi huit processus : ébauche, revenu, traitement à moyenne fréquence, meulage, chromage dur et réaffûtage. Ces processus garantissent que l'arbre de couteau ne se déforme pas sous l'effet des variations de température, de fatigue et de charge, garantissant ainsi la précision du cisaillage longitudinal.

La ligne de refendage d'acier à grande vitesse est équipée d'un refroidissement par air + d'une lubrification minimale (MQL) en standard, qui peut contrôler la température de la zone de coupe à ≤ 80 ℃ en temps réel pour éviter la déformation thermique.

3/La conception du pont de la ligne de refendage de bobines d'acier synchronise la vitesse de production

La structure principale du pont de la ligne de refendage d'acier rapide se compose de deux ensembles de pièces avant et arrière : profilés, plaques d'acier, tiges d'acier, plaques d'alimentation courbées, etc. Le pont est également relié à une plaque d'alimentation courbée et à des plaques d'acier, et le rouleau se déplace avec le pont. Le pont de la ligne de refendage de bobines d'acier est conçu pour assurer une transition en douceur du matériau vers la machine de cisaillage longitudinal principale lors de sa montée, et pour le faire tomber dans la zone tampon en fonction de la vitesse de production lors de sa descente.

4/Séparateur de ligne de refendage d'acier à grande vitesse

Le séparateur de la ligne de refendage d'acier rapide se compose d'un châssis, d'un arbre principal, d'une bobine rétractable avec mâchoire, d'un séparateur d'enroulement, d'un dispositif de freinage, d'un dispositif de décélération, d'un support auxiliaire, d'un poussoir et d'un moteur. Il soutient la bande d'acier et fournit une force d'enroulement suffisante. Une fois la séparation du matériau terminée, le poussoir aide le chariot de déchargement à évacuer la bande d'acier de l'enrouleur.

5/Mise à niveau du système de transmission de la ligne de refendage d'acier à grande vitesse

La ligne de refendage d'acier rapide utilise des servomoteurs numériques, avec une vitesse de réponse de quelques millisecondes et une amélioration de la précision du contrôle du couple de plus de 30 %. La ligne de refendage d'acier rapide 200 m/min est équipée de vis à billes préchargées et de guides linéaires à faible frottement pour réduire les vibrations dans les mouvements alternatifs à grande vitesse et soutenir un fonctionnement stable à 180-200 m/min.

Spécifications de la ligne de refendage d'acier rapide (0,3-3) × 1 600 mm

Traitement de la ligne de refendage d'acier rapide

Téléchargement de matériel - Dérouleur - Alimentation de clips, niveleuse/cisaille - Pont de première boucle - Guide et refendage - Collecte de ferraille - Pont de deuxième boucle - Enrouleur - Déchargement de bobines

Caractéristiques de la ligne de refendage de bobines d'acier rapide

Les principaux composants du système hydraulique de la ligne de refendage de bobines d'acier rapide sont de haute précision. Le contrôle électrique utilise un automate programmable industriel (API) importé et un écran tactile pour le contrôle complet de la ligne. Elle se caractérise par un haut degré d'automatisation, une excellente qualité de nivellement, une grande précision de cisaillement, des performances stables et fiables, ainsi qu'une utilisation et une maintenance aisées. Le chargement des bobines dans la machine de refendage est unique pour un déroulement fluide de chaque processus, réduisant ainsi efficacement la charge de travail des opérateurs. D'un excellent rapport coût-efficacité, elle est un produit hautes performances intégrant machines, électricité et hydraulique.

◆ L'ensemble de la machine a une structure de conception raisonnable, une forme compacte, une haute précision, une efficacité élevée et un réglage flexible et pratique

◆ Le cadre est soudé avec des plaques d'acier, recuit et formé en une seule fois à l'aide d'une aléseuse-fraiseuse CNC au sol, garantissant une résistance élevée et une haute précision

◆ Le processus de fabrication de l'ensemble de la machine est strictement réalisé conformément aux spécifications de conception de la machine, et le matériau du rouleau de nivellement est en acier allié 60CrMoV

◆ Le support de l'arbre de travail de l'ensemble de la machine adopte des roulements robustes, avec un système de lubrification avancé et une longue durée de vie

◆ Il dispose d'une technologie de ligne de refendage plus professionnelle et possède un certain nombre de brevets de technologie d'application de ligne de refendage, qui répondent pleinement aux exigences des utilisateurs

◆ L'ensemble de la ligne est contrôlé par PLC, avec écran tactile et fonctionnement, et un haut degré d'automatisation
